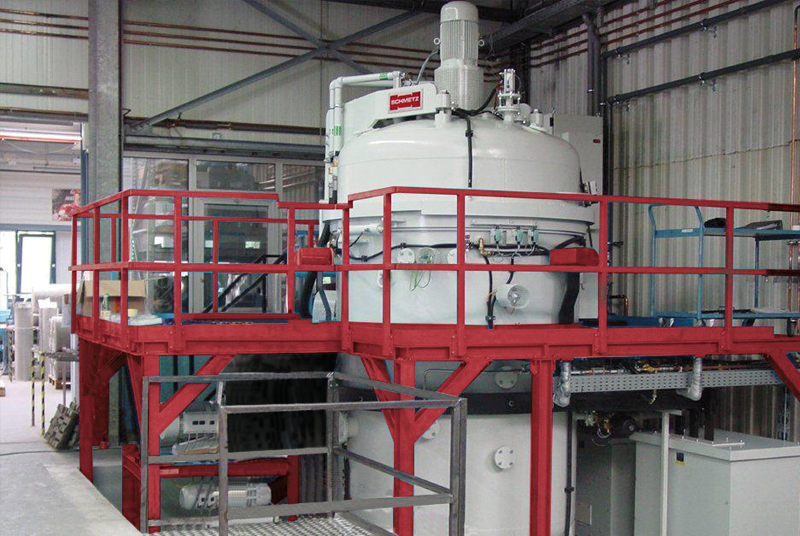

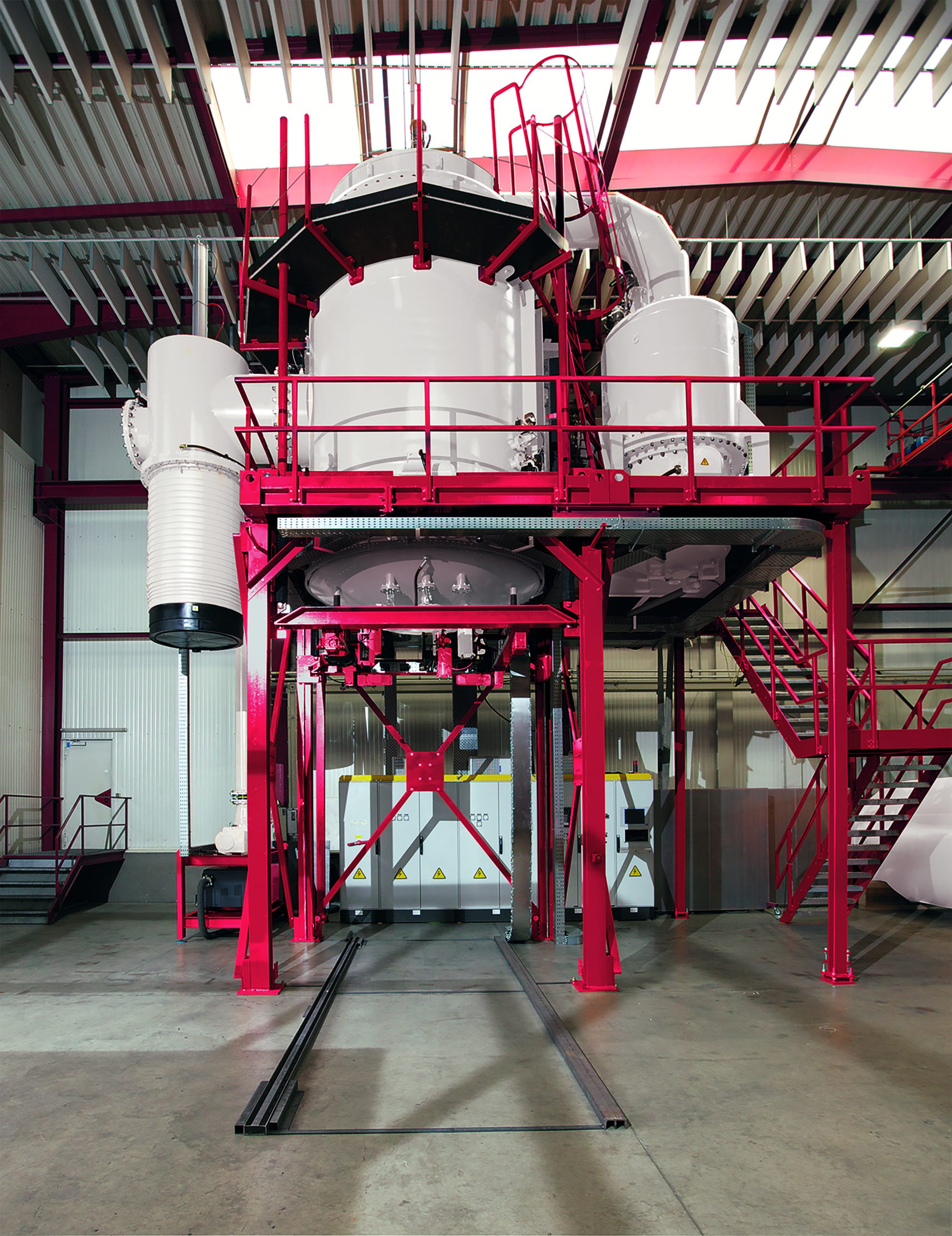

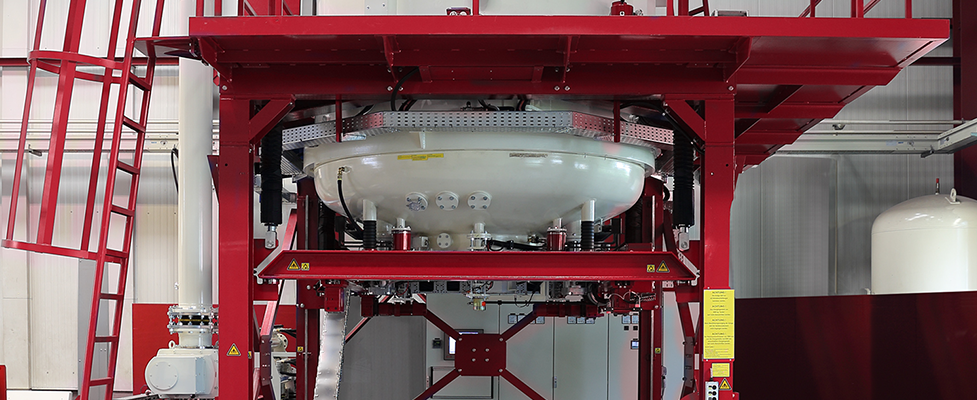

Vertikaler Vakuum-Hubwagenofen

Unser vertikaler Vakuum-Hubwagenofen mit runder Heizkammer ist ideal für Hochtemperaturprozesse wie Härten, Löten und Sintern.

Dieser Ofen ist besonders geeignet für große, rotationssymmetrische Komponenten wie Triebwerksteile und größere Matrizen. Alternativ bieten wir auch eine platzsparende Ausführung mit externem Wärmetauscher oder eine Schachtofenvariante an.



Vorteile:

  • Effiziente Wärmeverteilung: Die runde Heizkammer sorgt für eine gleichmäßige Temperaturverteilung, was zu konsistenten und hochwertigen Ergebnissen führt
  • Vielseitigkeit: Der Ofen ist ideal für verschiedene Hochtemperaturprozesse wie Härten, Löten und Sintern
  • Eignung für große Komponenten: Der Ofen ist besonders geeignet für große, rotationssymmetrische Teile wie Triebwerksteile und größere Matrizen
  • Alternative Ausführung: Neben der klassischen Hubwagen-Ausführung, kann diese auch durch einen externen Wärmetauscher oder eine Grube Ihrem individuellen Platzangebot angepasst werden. Außerdem ist auch eine Schachtofenvariante verfügbar, was zusätzliche Flexibilität bei der Ofenauswahl bietet

Technische Details


CHARGE
Standard-Chargengrößen:
Durchmesser:  1.200 - 3.200 mm
Höhe: 300 - 3.200 mm


CHARGENGEWICHT
Max.5.000 kg


BEGASUNG
• Stickstoff
• Argon
• Helium
• Formiergase




STEUERUNG
• Eigensichere, fehlersichere SPS
• Ohne Bedienereingriff & höchste
Zuverlässigkeit
• Leistungsfähige Schalt- und Regelanlagen
mit frei programmierbarer Steuerung
• Auf Wunsch mit Prozessleitsystem zur bequemen Speicherung und Dokumentation aller relevanter Chargendaten

NORMEN UND STANDARDS:

• Druckgeräterichtlinien: AD2000, SELO, ASME, KGS, etc.

• AMS2750 konform

• GM & NADCA Anforderungen


HEIZKAMMERAUSFÜHRUNGEN

Graphitisolierung: Hohe Temperaturbeständigkeit und Energieeffizienz

Molybdän- und Edelstahlausführung: Für anspruchsvolle Hochvakuumprozesse.




KÜHLSYSTEM
Kühlgasdruck:
0,9 - 15 bar (abs.)


TEMPERATUREN
Maximale Temperatur: 1.600 °C


WÄRMEBEHANDLUNGSVERFAHREN
• Härten
• Anlassen
• Glühen
• Löten                                                                               • Sintern




ZUSATZOPTIONEN

• 1R: Einseitige Kühlgasdurchströmung
RD: Kühlgaseinströmung durch radial
verteilte Düsen (runde Heizkammer)
RA: Zweiseitige Kühlgaseinströmung durch
radiale und/oder axiale Kühlung
M-ROTOR: Radiale oder axiale
Kühlgasdurchströmung und Drehboden
zum rotieren der Charge um 360°
FUTUR: Konvektives Aufheizen unter Schutzgasatmosphäre



*Besondere Kundenspezifikation auf Anfrage möglich.

Standardgrößen (Vertikale Vakuumöfen)

Baugröße / Chargenmaße (HxBxL) / Chargengewicht in kg

Baugröße 22 / 1.200 x 1.200 / 1.500 kg
Baugröße 23 / 1.200 x 1.500 / 2.000 kg

Baugröße 33 / 1.500 x 1.500 / 2.500 kg
Baugröße 34 /1.500 x 3.000 / 3.000 kg

Baugröße 44 / 1.800 x 1.800 / 3.000 kg

Baugröße 55 / 2.100 x 2.100 / 3.500 kg

Baugröße 64 / 2.500 x 1.800 / 4.000 kg
Baugröße 66 / 2.500 x 2.500 / 4.000 kg

Baugröße 77 / 2.700 x 2.700 / 4.000 kg

Baugröße 86 / 3.000 x 1.500 / 5.000 kg
Baugröße 88 / 3.000 x 3.000 / 5.000 kg

Anfrage

Gerne erstellen wir Ihnen ein individuelles und auf Ihre Bedürfnisse zugeschnittenes Angebot.
Sie erreichen uns telefonisch, bequem per E-Mail oder über unser Kontaktformular.
