Horizontale Vakuumöfen - die Allrounder für die Wärmebehandlung

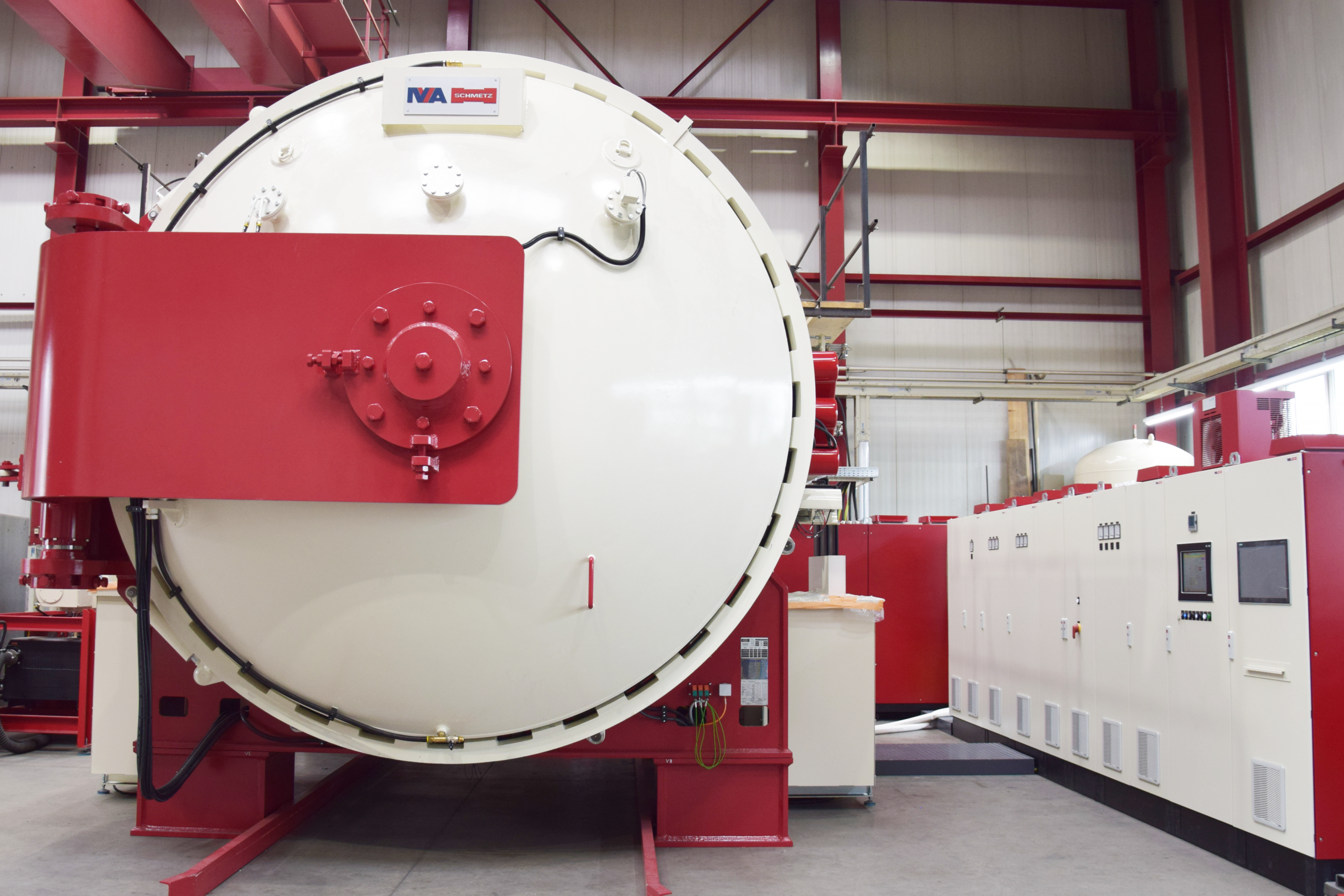

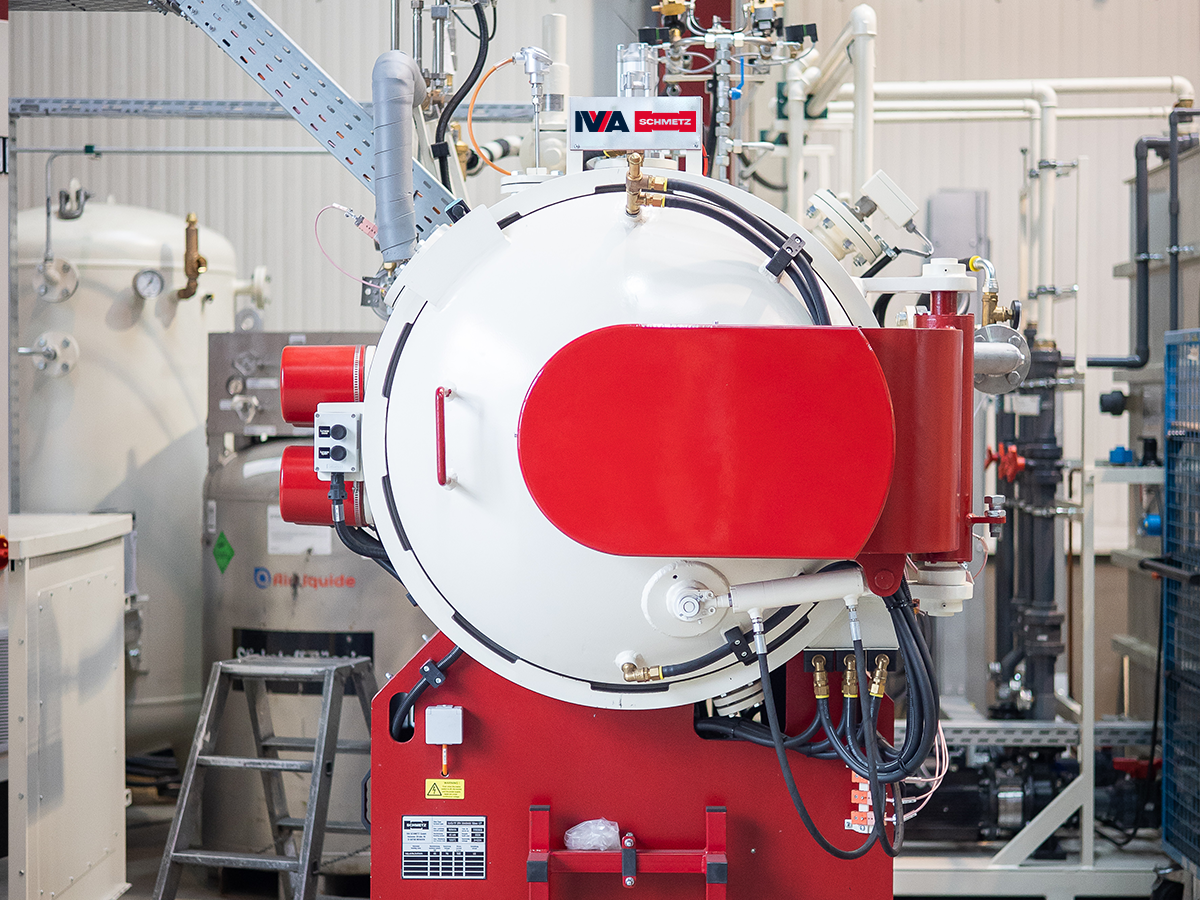

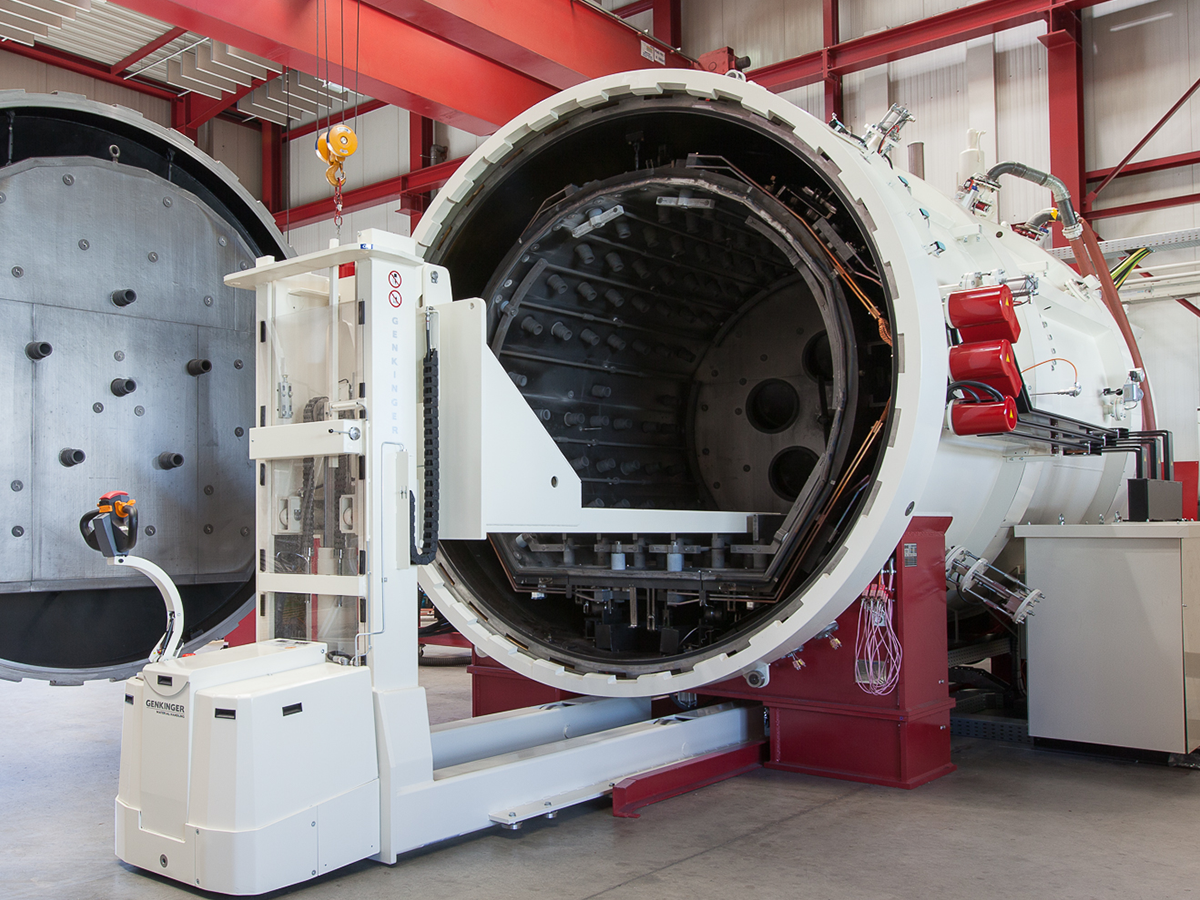

Vielseitiger horizontaler Vakuumkammerofen

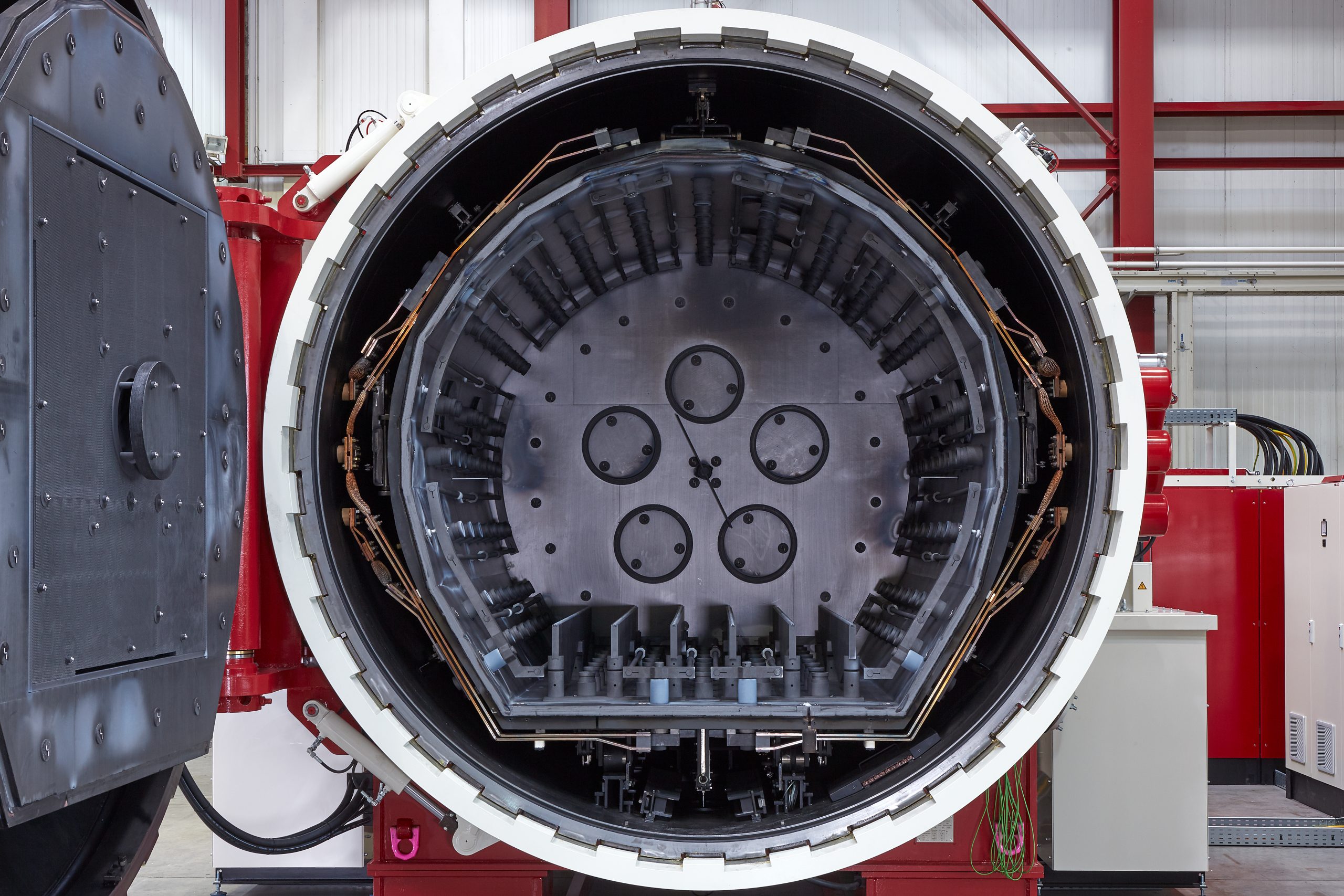

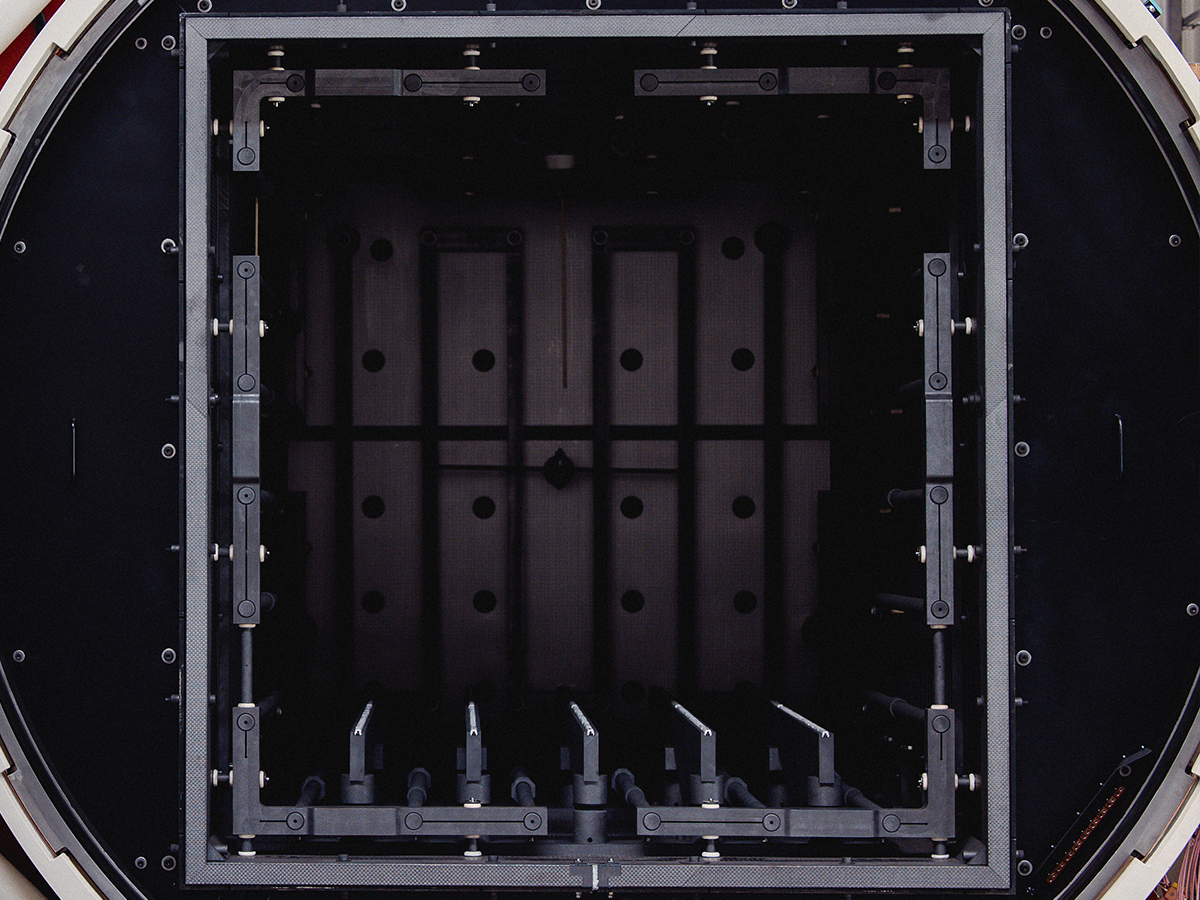

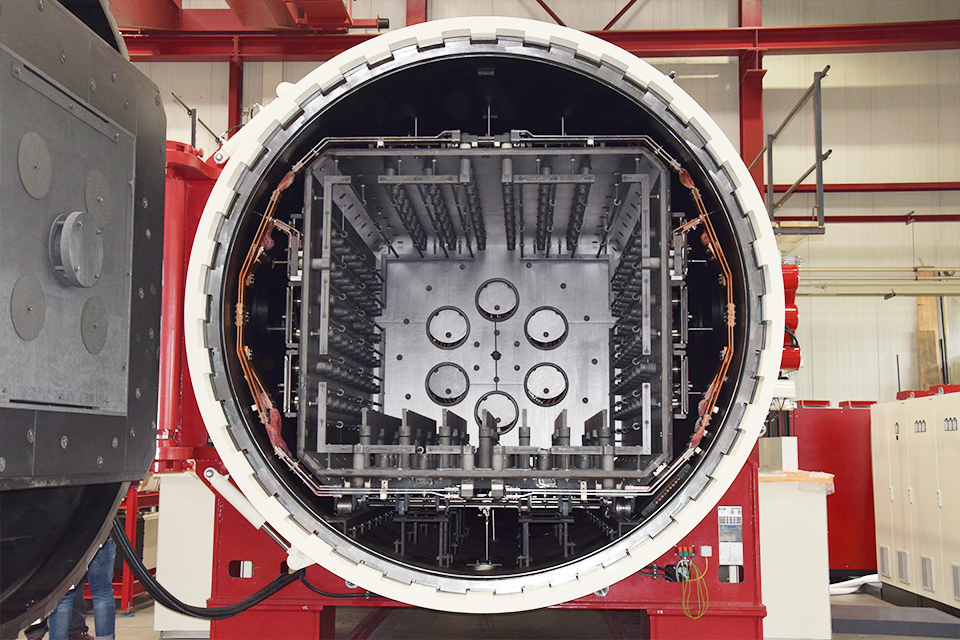

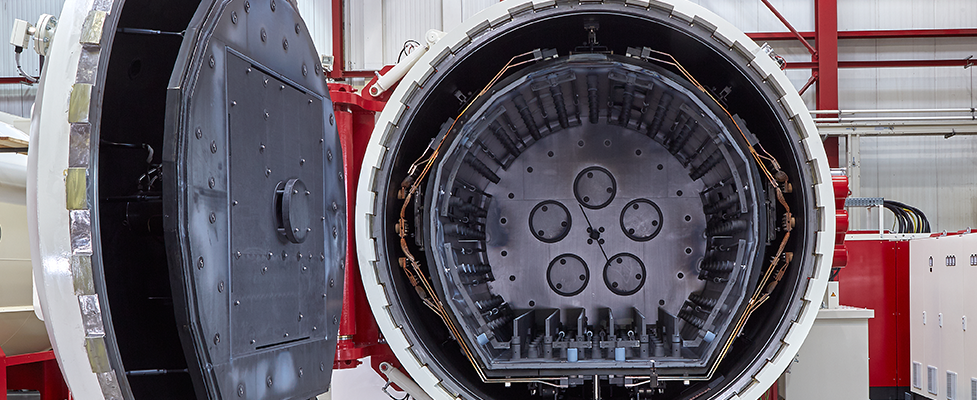

Unsere Vakuumkammeröfen mit runder oder eckiger Heizkammer aus Graphit oder Molybdän für Hochtemperaturprozesse sind der Allrounder für die Wärmebehandlung diverser Komponenten in unterschiedlichsten Bauteilgrößen für Klein- und Großserien. Sowohl für die Wärmebehandlung von filigranen additiv hergestellten Implantaten aus Titanwerkstoffen für die Medizintechnik als auch für das Härten von tonnenschweren Druckgussformen für die Automobilindustrie oder zum Löten von Plattenwärmetauschern, der horizontale Vakuumkammerofen ist die universelle Anlage für verschiedenste Aufgabenstellungen und Applikationen.



Ofenkonfigurator

Technische Details


CHARGE
Standard-Chargengrößen:
Länge: 300 - 3.000 mm
Breite: 300 - 1.200 mm
Höhe: 300 - 1.200 mm


CHARGENGEWICHT
von 50 bis 15.000 kg


BEGASUNG
• Stickstoff
• Argon
• Helium
• Formiergase





STEUERUNG
• Eigensichere, fehlersichere SPS
• Ohne Bedienereingriff & höchste
Zuverlässigkeit
• Leistungsfähige Schalt- und Regelanlagen
mit frei programmierbarer Steuerung
• Auf Wunsch mit Prozessleitsystem zur bequemen Speicherung und Dokumentation aller relevanter Chargendaten

NORMEN UND STANDARDS:

• Druckgeräterichtlinien: AD2000, SELO, ASME, KGS, etc.

• AMS2750 konform

• GM & NADCA Anforderungen


HEIZKAMMERAUSFÜHRUNGEN

Graphitisolierung: Hohe Temperaturbeständigkeit und Energieeffizienz

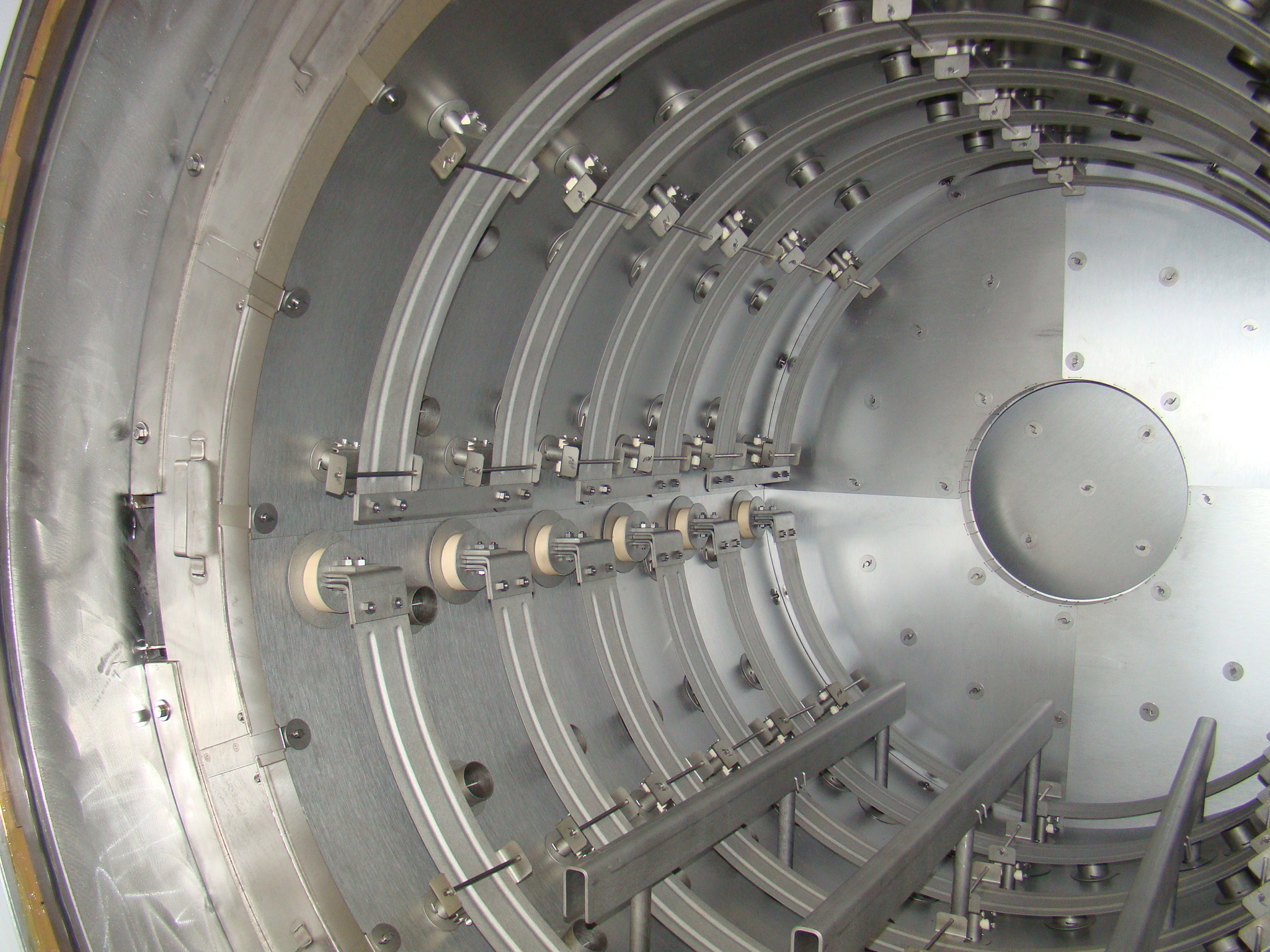

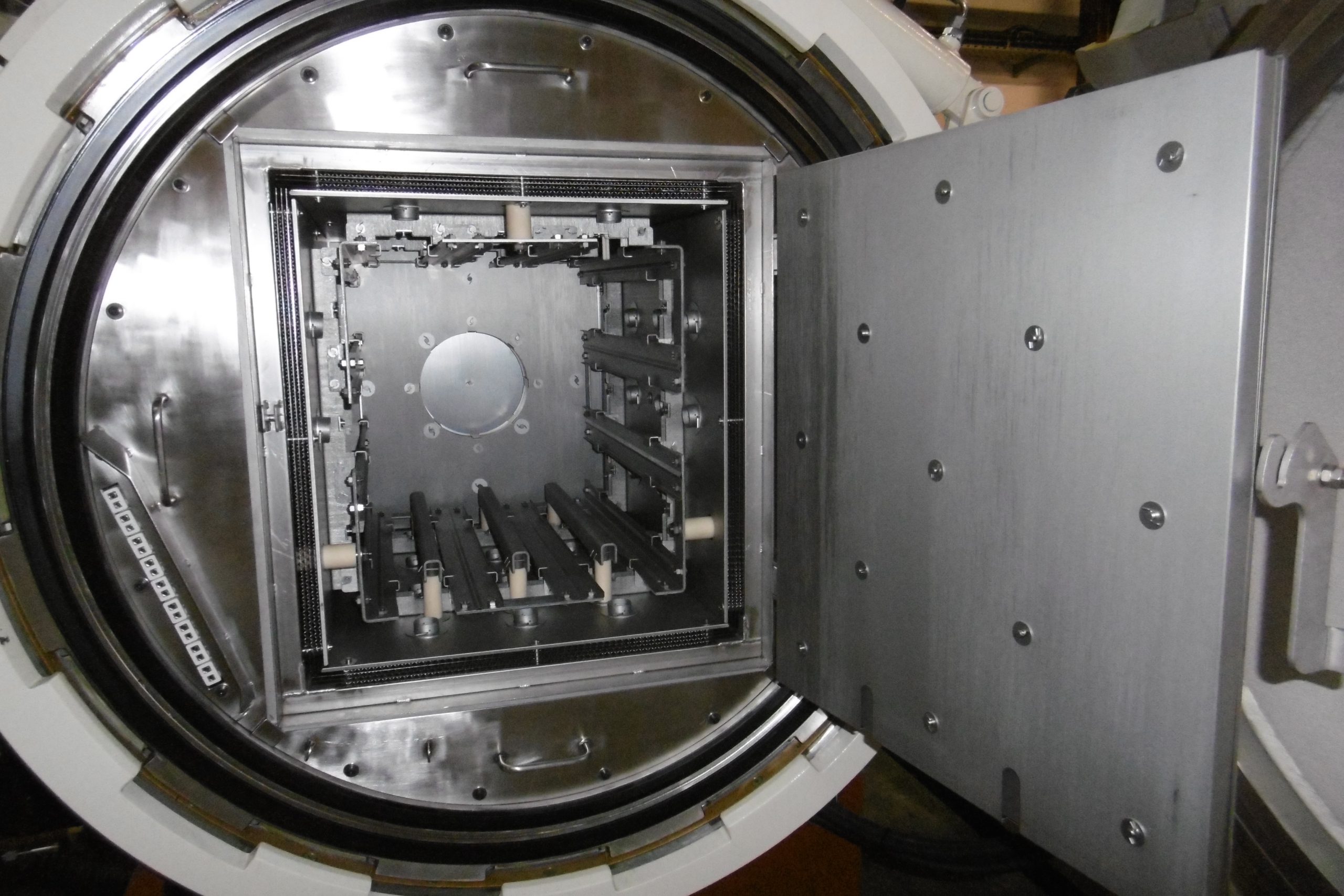

Molybdän- und Edelstahlausführung: Für anspruchsvolle Hochvakuumprozesse.


KÜHLSYSTEM
Kühlgasdruck:
0,9 - 15 bar (abs.)



TEMPERATUREN
Maximale Temperatur: 1.600 °C


WÄRMEBEHANDLUNGSVERFAHREN• Härten
• Anlassen
• Glühen
• Löten
• Sintern
• Niederdruckaufkohlen (LPC)
• Tiefkühlen (COOL PLUS)


ZUSATZOPTIONEN

FUTUR: Konvektives Aufheizen unter Schutzgasatmosphäre

2R: Kühlung aus zwei Richtungen mit Richtungswechsel

2x2R: Vertikales und/oder horizontales Kühlen aus bis zu vier Richtungen mit Richtungswechsel

RDPLUS: Kühlgaseinströmung durch radial verteilte Düsen (runde Heizkammer) und optimierte Kühlgasführung im Bodenbereich

2Plus: Ausrüstung des Standard-Kammerofens mit einer zusätzlichen Kühlkammer zur Verdoppelung der Kühlgeschwindigkeiten

COOLPLUS: Integrierter, vollautomatischer Tiefkühlprozess auf bis zu - 145°C

eSS: Energieoptimierte Heizkammerausführung für bis zu 10% Stromersparnis



*Besondere Kundenspezifikation auf Anfrage möglich.
